数显绝缘电阻测试仪

主页 > 产品中心 > 10电阻测试仪 > 01绝缘电阻测试仪 > 数显绝缘电阻测试仪 >

产品介绍

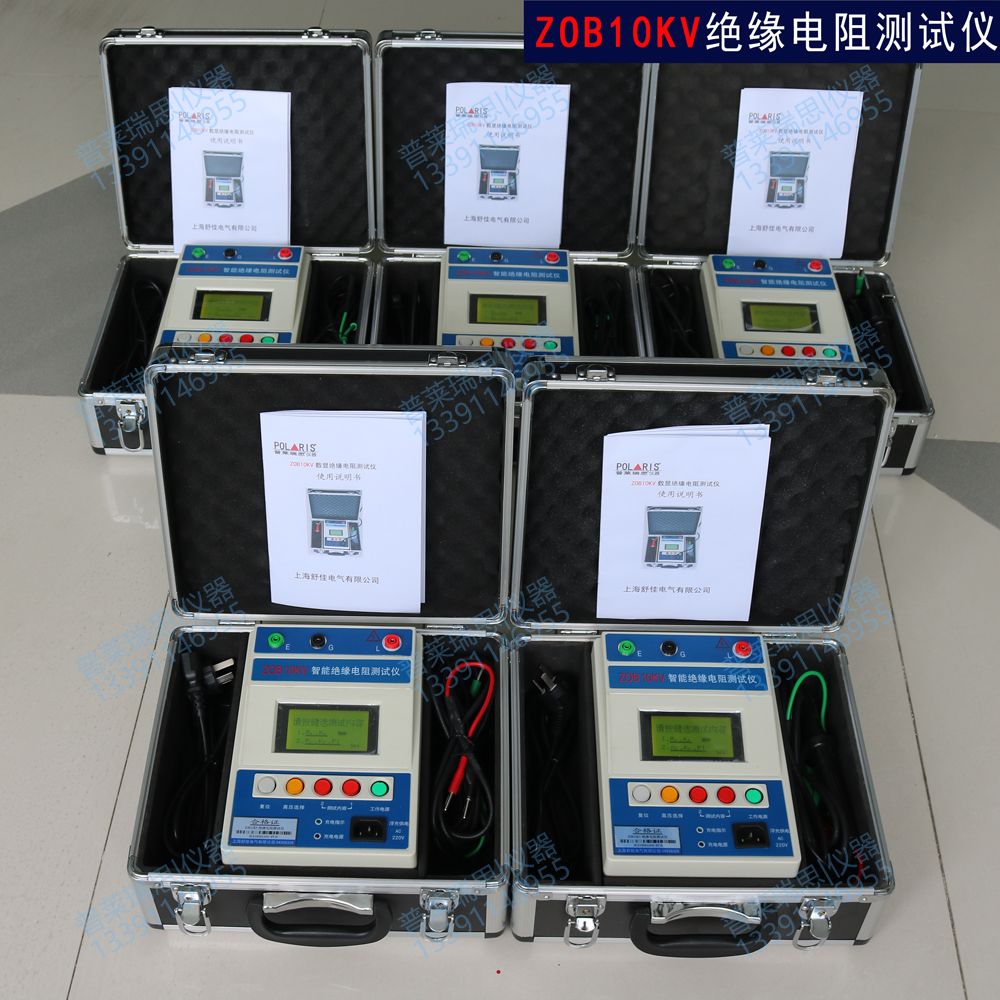

ZOB10KV数显绝缘电阻测试仪使用说明书






一、概述
1.1   ZOB系列智能型兆欧表适用于变压器、电机、电缆、开关、高压电容器等各种电器设备及绝缘材料的绝缘电阻、吸收比（R_60S/R_15S）和极化指数（R_10min/R_1min）。适合电厂、变电站及大型厂矿企业用于各种电器设备的保养、维修、和试验、检定。
1.2   仪器采用微型计算机技术和优良的集成电路器件进行全数字化的自动测试、计算与LCD显示。
1.3   两种测试电压，测试范围高。
1.4   数字显示绝缘电阻(R_X)、吸收比（K_X）和极化指数（P_I）的测试结果。
1.5   充电电流大,可对容性负载快速充电。
1.6   具有极好的抗干扰性，读数稳定可靠。
1.7   可靠的保护功能,实验中因容性负载击穿放电时,仪器不受损伤。
1.8   具有电子秒表,计时准确。
1.9   仪器内部有大容量免维护铅蓄电池供电,可连续工作。
1.10  具有电池电量自动检测与显示。
二、性能特性
3.1   主要技术指标:
ZOB—10KV/5KV

额定电压	10KV
电压精度	100MΩ负载时为额定电压±5%
测量范围（GΩ）	0.01—999.9	0.01—500
测量精度（GΩ）	0.01—＜0.1±20%   0.1—＜200±5% 200—＜500±10%   500—999.9±20%	0.01—＜0.1±20%   0.1—＜100±5% 100—＜200±10%   200—500±20%
短路电流	≥5mA	≥2.5mA


ZOB—5KV/2.5KV

额定电压	5KV	2.5KV
电压精度	100MΩ负载时为额定电压±5%
测量范围（GΩ）	0.01—999.9	0.01—500
测量精度（GΩ）	0.01—＜0.1±20%   0.1—＜200±5% 200—＜500±10%   500—999.9±20%	0.01—＜0.1±20%   0.1—＜100±5% 100—＜200±10%   200—500±20%
短路电流	≥5mA	≥2.5mA


ZOB—2.5KV/1KV

额定电压	2.5KV	1KV
电压精度	100MΩ负载时为额定电压±5%
测量范围（GΩ）	0.01—500	0.01—200
测量精度（GΩ）	0.01—＜0.1±20%   0.1—＜100±5% 100—＜200±10%   200—500±20%	0.01—＜0.1±20%   0.1—＜50±5% 50—＜100±10%   100—200±20%
短路电流	≥5mA	≥2.5mA


3.2  吸收比测量范围:
      KX＝R1min/R1.5S                             ≤19.9
3.3  极化指数测量范围:
      PI＝R10min/R1min                             ≤19.9
3.4  电源：机内装置全密封免维护铅蓄电池：6V/4.0Ah两节，充电时用AC                 220V±10％经电源线输入。
3.5   功耗：约5W。
3.6   外型尺寸(mm)：240×170×120
3.7   重量：3Kg。

ZOB10KV数显绝缘电阻测试仪使用说明书
