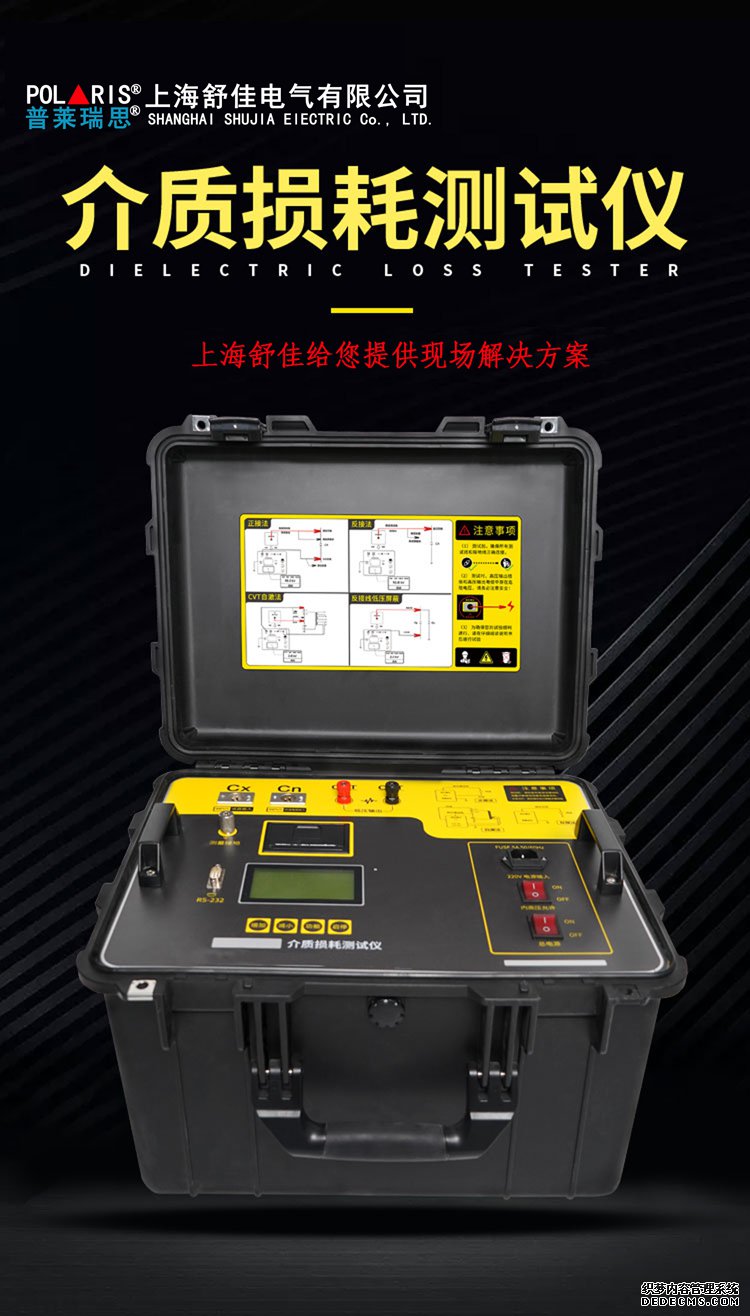

DX8004D 变频抗干扰介质损耗测试仪

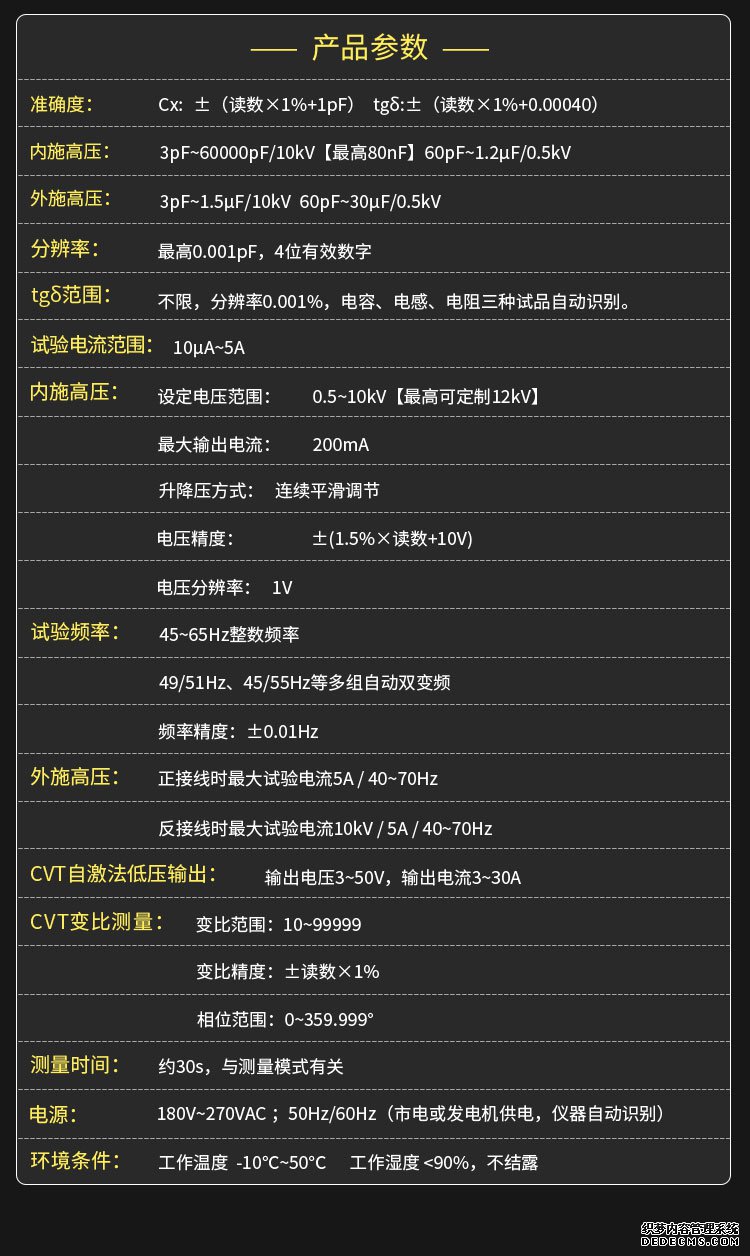

基础参数：

1.1.1介损和电容量测量

准确度： Cx:±（读数×1%+1pF）

tgδ:±（读数×1%+0.00040）

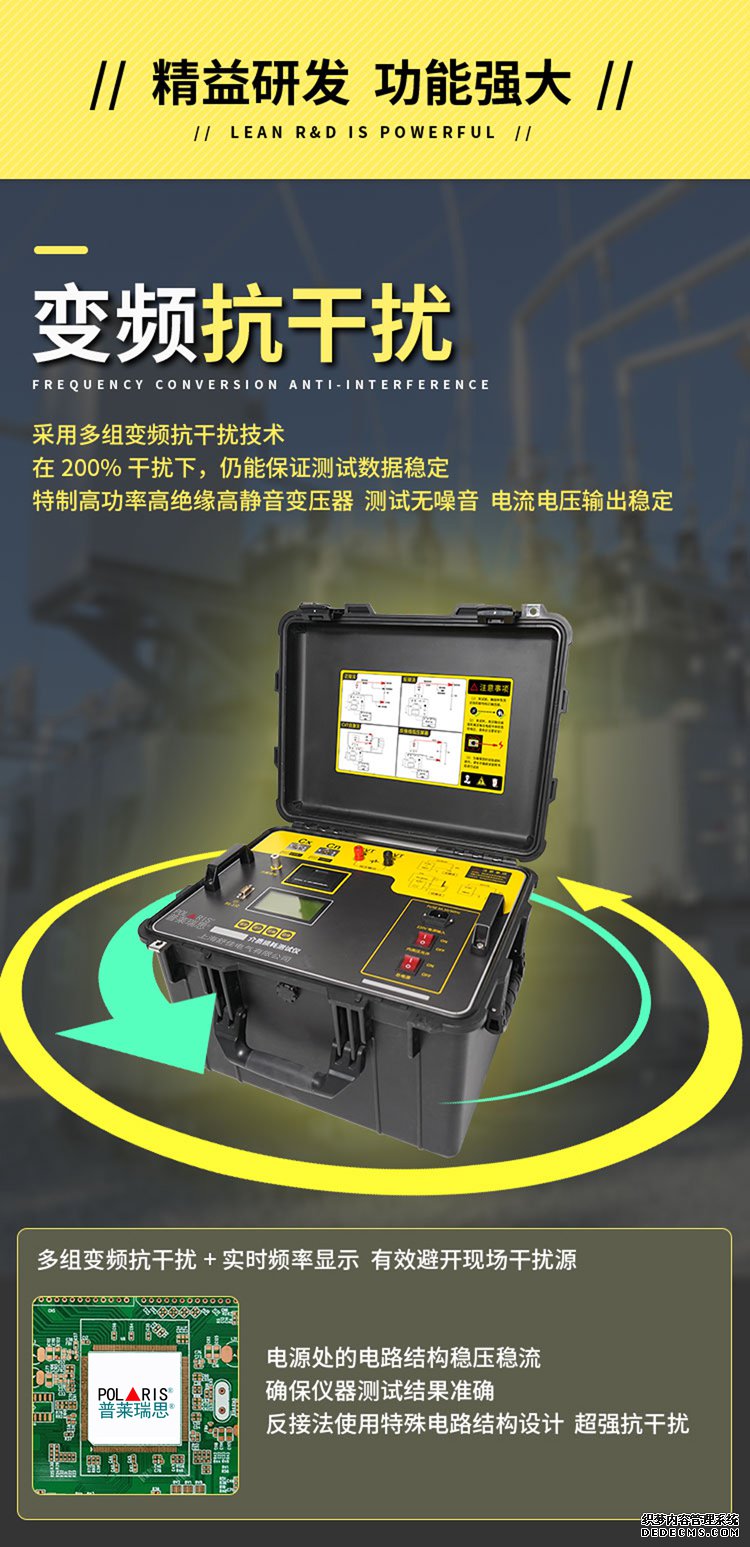

抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围：内施高压：3pF~60000pF/10kV        60pF~1.2μF/0.5kV

外施高压：3pF~1.5μF/10kV     60pF~30μF/0.5kV

分辨率：最高0.001pF，4位有效数字

tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA~5A

内施高压：设定电压范围：  0.5~10kV

最大输出电流：200mA

升降压方式：连续平滑调节

电压精度：±(1.5%×读数+10V)

电压分辨率：1V

试验频率：  45~65Hz整数频率

49/51Hz、45/55Hz自动双变频

频率精度：±0.01Hz

外施高压：  正接线时最大试验电流5A / 40~70Hz

反接线时最大试验电流10kV / 5A / 40~70Hz

CVT自激法低压输出：输出电压3~50V，输出电流3~30A

CVT变比测量

变比范围：10~99999

变比精度：±读数×1%

相位范围：0~359.999°

相位精度：±0.02°

测量时间：  约30s，与测量方式有关
