一、产品功能
同时核相、电流、相位、频率、相序、验电测试
卫星授时远程核相、近距离本地核相
二、产品特点
1V-550kV 全智能核相
内置双层柔性线圈：10mA-20000A 电流测试语音播报；3.5 寸真彩LCD 显示
卫星授时核相距离：500km 以上；
普通核相距离：160m 相位 0°～360°，频率 45～75Hz
相位 0°～360°，频率 45～75Hz
三、概述
SJ390B无线高压卫星授时远程核相电流仪高低压核相相序系列【远程卫星授时核相仪】

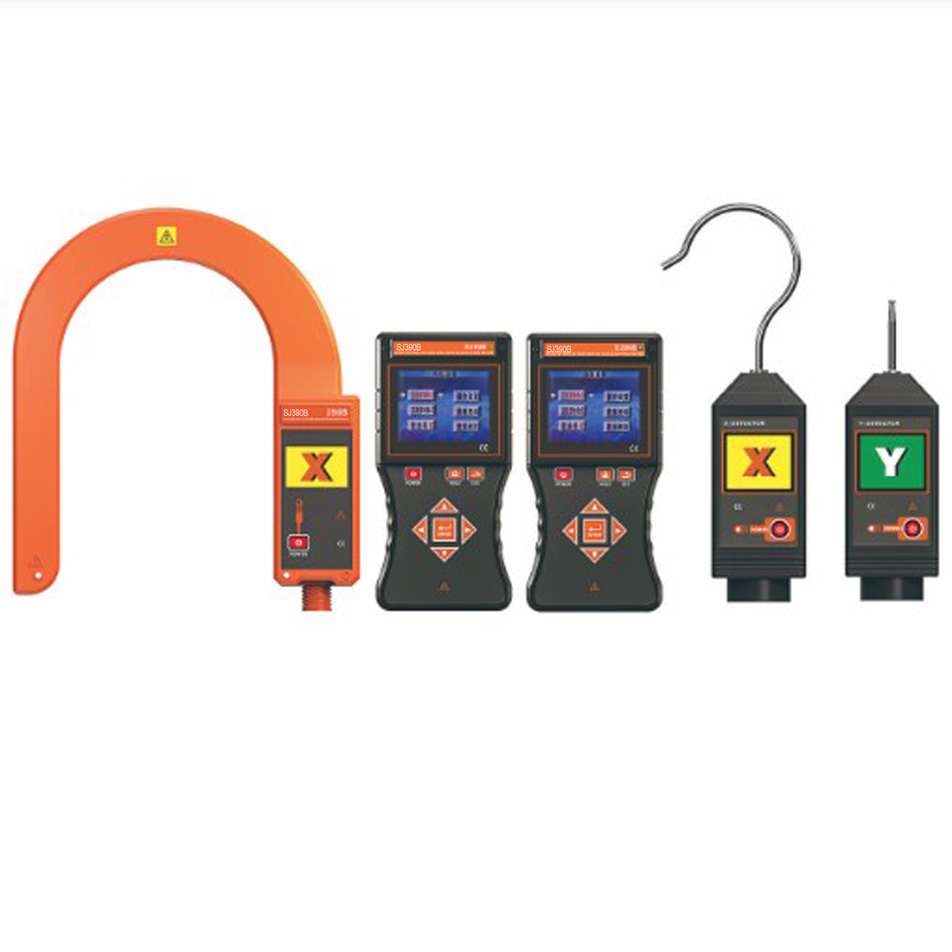

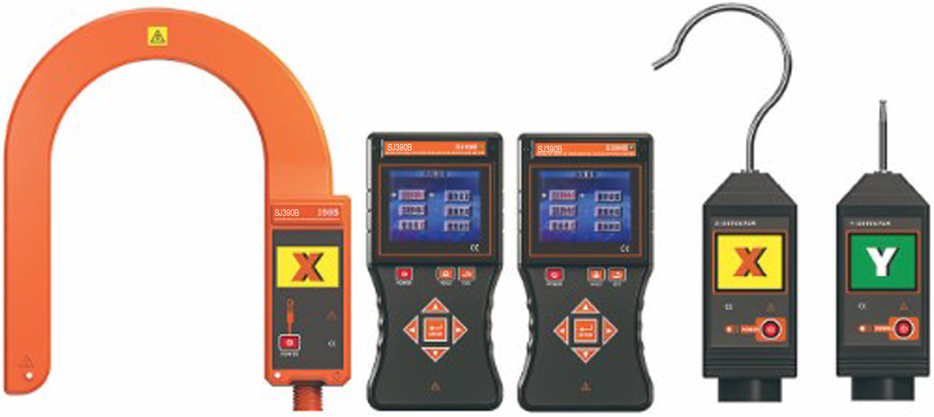

SJ390B 无线高压卫星授时远程核相电流仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有无线高压卫星授时远程核相仪、无线高压钳形电流表、无线高压相位表、无线高压相序表、无线高压验电器的功能。
本核相仪能对1V~550kV的电压线路全智能核相，兼容普通核相仪的功能，空旷地面普通核相距离可达160m。也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV及以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！
四、产品规格
| 功 能 | 无线高压卫星授时语音核相，高压电流、漏电流、频率、相位、相序、验电测试 |
| 电 源 | 接收器：DC 7.4V 可充锂电池、探测器：DC 3.7V 可充锂电池、USB 充电接口，连续工作约 10 小时 |
|
测试方式 |
核相：卫星秒脉冲精准模式、卫星授时模式、普通模式 |
| 电流：双层柔性线圈带屏蔽检测电流 | |
| 传输方式 | 315MHz、433MHz 无线传输 |
| 核相距离 | 卫星授时模式距离不受限制，达 500km 以上；普通核相模式距离 160m |
| 显示模式 | 3.5 寸真彩液晶屏显示 |
| 量 程 | 电流：10mA～20000A；相位：0°～360°；核相电压等级：AC 1V～550kV；频率：45Hz～75Hz |
| 分 辨 力 | 10mA；1°；0.1Hz |
| 精 度 | 卫星授时核相：≤±5°；普通核相：≤±10°；频率：≤±2Hz；电流：±3%～±4%±5dgt |
|
相别定性 |
XY 两接收器显示的实时相角差在 0°～30°为同相； |
| XY 两接收器实时相角差在 90°～120°或 210°～270°为异相 | |
| 语音功能 | 同相、异相、X 信号正常、Y 信号正常等语音功能 |
| 绝缘杆尺寸 | 拉伸后长约 5m；收缩后长约 1m(5 节) |
| 持续核相时间 | 卫星授时成功后可持续核相 30 分钟，满足地下室、矿井下核相 |
|
首次搜星时间 |
第一次开机搜星时间约 3 分钟，开机后第二次搜星时间约 30 秒，后续热启动约 1 秒 |
| 搜索卫星时接收器天线朝天或LCD 显示屏正面朝天 | |
| 授时精度 | 小于 30nS |
| 仪表质量 | 探测器：496g；接收器：395g；绝缘杆：1.45kg；总质量：12kg |
| 额定电流 | 探测器：35mA max；接收器：300mA max |
|
适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91 标准 |
| 电力行业标准《带电作业用 1kV～35kV 便携式核相器通用技术条件 DL/T971-2005》要求 | |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003 标准 | |
|
基本配置 |
探测器 2 个；接收器 2 个；天线 4 根；绝缘杆 2 根；铝箱 1 个；探针 2 只；探钩 2 只，充电器 1 个； |
| 柔性线圈 1 根；自校线 1 根；说明书保修卡合格证 1 份 |
五、产品配置（附件）
| 探测器 | 2个（X、Y各1个） |
| 接收器（主机） | 2个（X、Y各1个） |
| 双层柔性线圈 | 1根（内置X探测器） |
| 天线 | 4根 |
| 伸缩绝缘杆 | 2根 |
| 铝箔 | 1个 |
| USB充电器、充电线 | 1套 |
| 锂电池 | 4只（仪表内） |
| 自校线 | 1根 |
| 用户手册、保修卡、合格证 | 1套 |
